Supporto per sedile piatto

Supporto preassemblato per dischi a rottura inversa con perno di centraggio integrato.

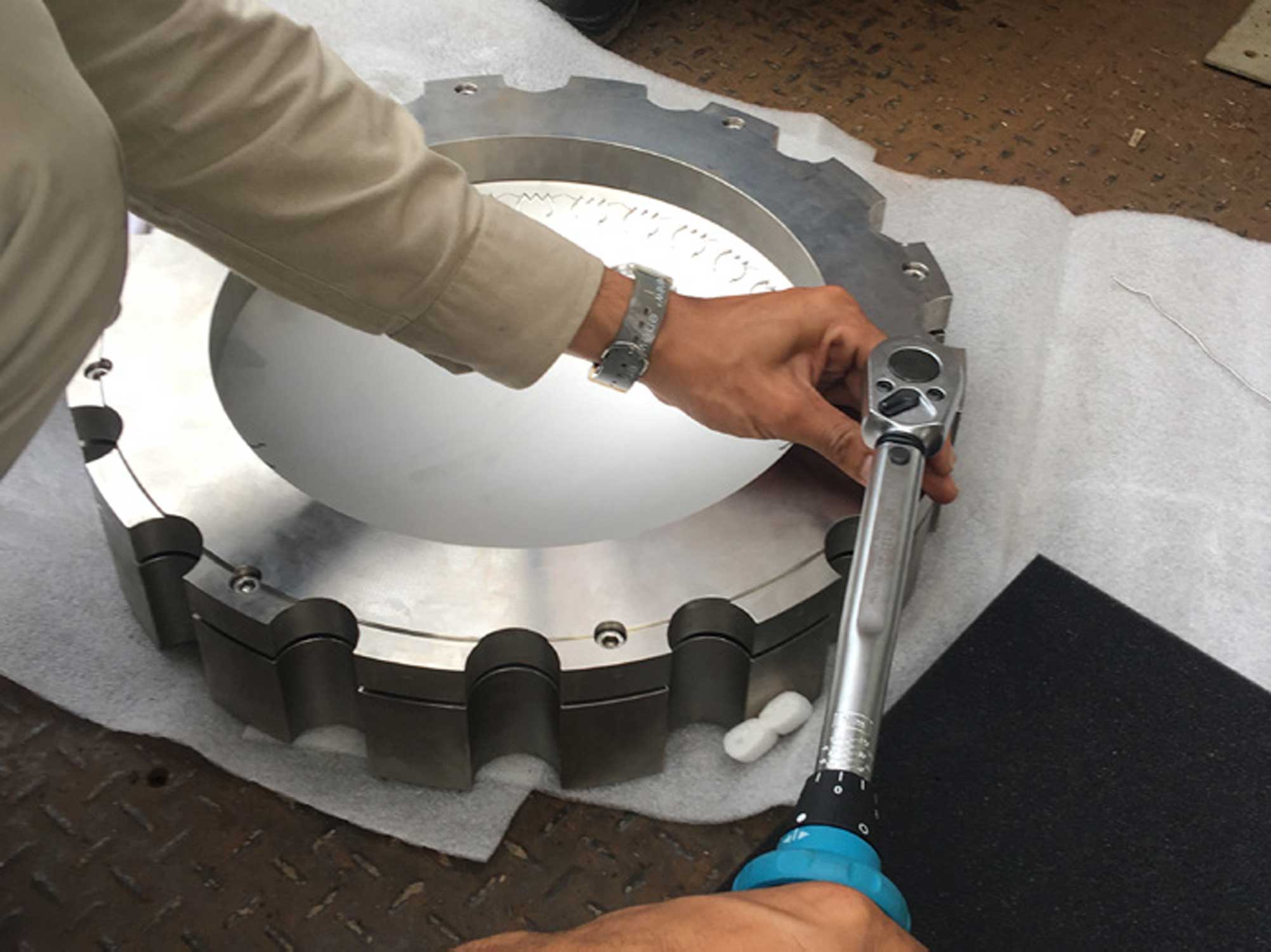

Il design unico del supporto a sede piatta per i dischi di rottura inversi IG-KUB^® e IG-KUB^®-PTU garantisce sempre un inserimento corretto e consente di preassemblare il disco di rottura. Ciò significa che il disco di rottura non viene danneggiato e può essere riutilizzato anche dopo la rimozione, ad esempio durante un'ispezione. Il supporto per dischi di rottura IG-KUB^®, IG-KUB^®-PTU è un supporto a sede piatta per dischi di rottura reversibili.

Il bordo di tenuta della superficie di appoggio assicura un serraggio interamente metallico per una tenuta senza perdite. Il diametro interno della parte di uscita del supporto del disco di rottura svolge una funzione di supporto e garantisce un comportamento di apertura ottimale alla pressione di scoppio definita. Le viti di premontaggio integrate consentono di installare il disco di rottura in modo semplice e sicuro. Il supporto può essere utilizzato in un'ampia gamma di flange e di livelli di pressione.

Vantaggi

Pre-assemblaggio del disco di rottura per una manipolazione robusta e sicura con una coppia definita.
Design multi-flangia, adatto a diversi livelli di pressione e sistemi di flange.
Elevata tenuta grazie alla guarnizione completamente in metallo.
Disponibile in un'ampia gamma di materiali.
Versioni per diversi valori di pressione e superfici di tenuta della flangia.
Opzione di connessione per unità di monitoraggio e valvole di sicurezza.
Il supporto del disco di rottura può essere riutilizzato più volte. tenuta puramente metallica.
Materiali standard: acciaio al carbonio, 1.4301, 1.4404, 1.4435, 1.4571, 1.4539, Hastelloy C, titanio, nichel, Inconel.

Dati tecnici

Esistono numerose varianti per i supporti dei dischi di rottura. La tabella mostra una selezione delle varianti più comuni. A seconda dell'applicazione, sono disponibili altri tipi.

Parametri del prodotto

Tipo*	Descrizione del
IG-KUB^®-PTU	Standard
IG-KUB^®-PTU-S \| -SS	Con foro filettato laterale nella sezione di uscita, uno (S) o due (SS) fori, con versione BT-SKKUB^® con pressacavo integrato
IG-KUB^®-PTU-SH	Altezza speciale
IG-KUB^®-PTU-F \| -FF	Con molla, uno o entrambi i lati
IG-KUB^®-PTU-N \| NN	Con scanalatura, su uno o entrambi i lati
IG-KUB^®-PTU-FN	Con linguetta nella sezione di uscita e scanalatura nella sezione di ingresso
IG-KUB^®-PTU-NF	Con scanalatura nella sezione di uscita e linguetta nella sezione di ingresso
IG-KUB^®-PTU-V \| -VV	Con proiezione, su uno o entrambi i lati
IG-KUB^®-PTU-R \| -RR	Con incavo, su uno o entrambi i lati
IG-KUB^®-PTU-RJ	Con superficie di giunzione ad anello su un lato
IG-KUB^®-PTU-RJRJ	Con superficie di giunzione ad anello su entrambi i lati
IG-KUB^®-PTU-T	Con foro cieco laterale, per la versione BT-SIKUB con unità di segnalazione non invasiva NIMU

* Sono possibili ulteriori combinazioni di F= linguetta, N= scanalatura, V= sporgenza, R= rientranza e RJ= faccia di giunzione ad anello.

Applicazioni

Separatore
Autoclavi
Industria chimica
Reattori chimici
Colonna di distillazione
Impianti di desalinizzazione
Pila di torce
Applicazioni FPSO
Contenitori pressurizzati a tenuta di gas
Moduli per compressori di gas
Turbine a gas per la generazione di energia
Contenitore per merci pericolose
Energia geotermica
Contenitori intermodali per sostanze corrosive / aggressive
Isolamento delle valvole di sicurezza
Condensatori
Centrali elettriche
Applicazioni criogeniche
Criostati + contenitore di trasporto
LDPE (materiale termoplastico)
Produzione alimentare
GNL
Miscelatore
Impianti petrolchimici
Contenitore di processo
Raffinerie
Reattori
Asciugatrice a spruzzo
Contenitori sterili / contenitori asettici
Sistemi a osmosi inversa
Scambiatore di calore
Separazione e trattamento di petrolio e gas

Industrie

Birreria
Chimica - Petrolchimica
Prodotti alimentari
Industria farmaceutica
Viaggi nello spazio
Industria del petrolio e del gas
Idrogeno
